CoProcessori 80287

L' 80287 rappresenta la seconda generazione di coprocessore x87 progettati per sistemi basati su processore 80286.

Nelle schede madri 80286 il processore divide la frequenza di clock per due mentre il coprocessore 80287 per tre. Abbiamo quindi una asincronia, perchè la FPU è configurato per avere una frequenza di lavoro 2/3 della frequenza della CPU. Tutto ciò non avveniva nei sistemi 8086/8088 dove il coprocessore '8087 lavora alla stessa frequenza. Questa differenza rende le prestazioni dei due sistemi molto vicine nei calcoli in virgola mobile.

Una seconda primavera per i coprocessori 80287 inizia con l'Intel 80287XL, Cyrix 82S87 e il IIT 2C87 che hanno il core di un 80387 pur essendo sempre pin-compatibili con i primi 80287. Inoltre la FPU divide internamente il clock di sistema per due. Di conseguenza CPU e FPU lavorano in sincronia con notevoli vantaggi prestazionali.

Va evidenziato che non è importante tanto la velocità del coprocessore per avere vantaggi nel calcolo in virgola mobile, ma la velocità con cui la FPU comunica i dati elaborati alla CPU. Questa velocità di cominicazione dipende dalla scheda madre 80286 che abbiamo e che può rendere nulli i vantaggi di aver sostituito un vecchio 287 - 6 MHz con un bel 80287XL.

Gli 80287 non sono pin compatibili con gli 8087. Non montate mai un 80287 nello socket 8087, correte il rischio di bruciare coprocessore o/e scheda madre

Intel 80287

I primi modelli vengono introdotti da Intel nel 1983. Fabbricati in tecnologia NMOS e nel formato 40-pin CERDIP (ceramic dual inline package) vengono prodotte nelle frequenze di 6, 8, 10 Mhz. La potenza dissipata è identica al 8087. Successivamente viene commercializzata la versione D80C287A-12 che utilizza la tecnologia CMOS che ha una maggiore velocità e una minore potenza dissipata. L'80287 può essere usato con apposito adattatore (Math Unit Intel) sui sistemi 80386.

Foto ricavata dalla brochure Intel (vedi INTEL - SPERRY 80287 )

Math Unit Intel 80287 for 80386

Intel 80287XL

Questa FPU fa parte della seconda generazioni di 80287, introdotta nel 1990. Il core è basato sul coprocessore 80387, che produce un incremento enorme delle prestazioni rispetto alla precedente generazione. La FPU è fabbricata in tecnologia CMOS e la potenza dissipata alla frequenza di 12.5 è 1/4 rispetto alla vecchia serie NMOS. Esiste in due package 40-pin CERDIP e 44 pin PLCC (plastic leaded chip carrier). La versione PLCC è chiamata 287XLT ed è pensata per i portatili.

Intel287 XL Math CoProcessor (vedi Intel287 XL BOXED)

Intel 80297 XL

Intel287 XLT Math CoProcessor (vedi Intel287 XLT BOXED)

AMD 80C287

Questa FPU prodotta da AMD è essenzialmente il clone delle vecchie 80287 NMOS prodotte da Intel, viene commercializzata nel 1989. E' compatibile al 100% avendo lo stesso microcode (causa legale). Come indica il nome è costruita in tecnologia CMOS. Ne esiste una versione per portatili chiamata 80EC287 (PLCC). L'80C287 lo troviamo con frequenze da 10 e 12 MHz. La causa legale impedirà ad AMD di commerciare il "proprio" 80287.

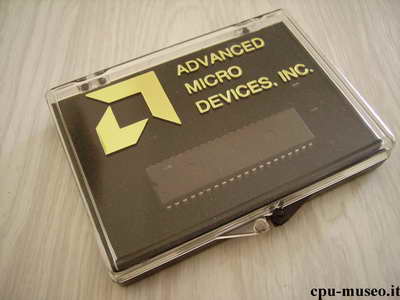

AMD 80C287 (vedi AMD 80C287 BOXED)

Cyrix 82S87

Il coprocessore 80287 prodotto da Cyrix è compatibile con quelli di Intel e deriva dal core del Cyrix 83D87. E' ritenuto il più veloce coprocessore compatibile 80287 disponibile, escludendo per quanto riguarda naturalmemte la compatibilità l' AMD 80C287. Il 82S87 si trova con 40-pin CDIP e PDIP o con 44-pin PLCC (compatibile con Intel 287XLT).


CX-82S87-NP-SV [CDIP]	287XL [PDIP]

IIT 2C87

E' il primo clone 80287 disponibile nel 1989. Costruito con tecnologia CMOS ha il core dell' ITT 3C87 e ha disponibili molte funzione extra. E' stato prodotto nelle versioni 8, 10, 12, e 20 MHz


2C87-8	2C87-10


2C87-12	2C87-20
